In qualità di fornitore di termocoppie di tipo S, ho avuto numerose conversazioni approfondite con clienti, ingegneri e ricercatori sulle proprietà e le applicazioni di questi dispositivi. Una delle domande più frequenti riguarda la linearità di una termocoppia di tipo S. In questo blog condividerò le mie riflessioni su questo argomento.
Comprendere le termocoppie
Prima di approfondire la linearità delle termocoppie di tipo S, è essenziale comprendere il concetto di base delle termocoppie. Una termocoppia è un dispositivo di misurazione della temperatura composto da due metalli diversi uniti ad un'estremità. Quando c'è una differenza di temperatura tra la giunzione (l'estremità di misura) e l'estremità di riferimento, viene generata una tensione secondo l'effetto Seebeck. Questa tensione può essere misurata e quindi correlata alla temperatura.
Le termocoppie di tipo S sono un tipo di termocoppia in metallo nobile. Sono costituiti da una gamba positiva realizzata al 90% in platino e al 10% rodio e da una gamba negativa in platino puro. Queste termocoppie sono ampiamente utilizzate in applicazioni ad alta temperatura grazie alla loro elevata precisione, stabilità e resistenza all'ossidazione. Puoi trovare maggiori informazioni suTermocoppia in platino e rodio.
Cos'è la linearità?
Nel contesto delle termocoppie, la linearità si riferisce alla relazione tra la tensione di uscita e la temperatura. Una relazione lineare significa che per ogni aumento unitario della temperatura, c'è un aumento costante della tensione di uscita. In un mondo ideale, una termocoppia avrebbe una linearità perfetta, il che renderebbe semplice la misurazione della temperatura. Basta misurare la tensione e utilizzare un'equazione lineare per calcolare la temperatura.
Tuttavia, in realtà, la relazione tra tensione e temperatura per la maggior parte delle termocoppie, comprese le termocoppie di tipo S, non è lineare. La tensione di uscita di una termocoppia di tipo S non aumenta a una velocità costante con l'aumento della temperatura. Invece, la velocità di variazione della tensione di uscita rispetto alla temperatura varia a seconda dell'intervallo di temperatura.
Non linearità delle termocoppie di tipo S
La non linearità delle termocoppie di tipo S è il risultato delle proprietà fisiche dei metalli utilizzati nella loro costruzione. Il coefficiente di Seebeck, che descrive la relazione tra la differenza di temperatura e la tensione generata, non è costante per la combinazione platino-rodio e platino.
A temperature più basse, la variazione di tensione rispetto alla temperatura è relativamente piccola. All’aumentare della temperatura aumenta anche la velocità di variazione della tensione. Ad esempio, nell'intervallo da 0°C a 200°C, la variazione di tensione per grado Celsius è molto più piccola rispetto all'intervallo da 1000°C a 1200°C.
Questo comportamento non lineare può rappresentare una sfida quando si tratta di una misurazione accurata della temperatura. Se si presuppone una relazione lineare tra tensione e temperatura, si introdurranno errori nelle letture della temperatura, soprattutto nelle applicazioni ad alta temperatura dove la non linearità è più pronunciata.
Trattare la non linearità
Per superare la non linearità delle termocoppie di tipo S, è possibile utilizzare diversi metodi.
Adattamento della curva polinomiale
Un approccio comune è l'adattamento della curva polinomiale. Per approssimare la relazione tra la tensione di uscita e la temperatura viene utilizzata un'equazione polinomiale. I coefficienti del polinomio vengono determinati calibrando la termocoppia a più temperature note. Più punti di calibrazione vengono utilizzati, più precisa sarà l'approssimazione polinomiale.
Ad esempio, è possibile utilizzare un'equazione polinomiale di terzo ordine della forma (T = a_0 + a_1V+a_2V^{2}+a_3V^{3}), dove (T) è la temperatura, (V) è la tensione di uscita e (a_0), (a_1), (a_2) e (a_3) sono i coefficienti determinati tramite la calibrazione.
Tabelle di ricerca
Un altro metodo consiste nell'utilizzare le tabelle di ricerca. Una tabella di ricerca è una tabella precalcolata che elenca le temperature corrispondenti per un intervallo di tensioni misurate. Quando viene misurata una tensione, viene consultata la tabella per trovare la tensione corrispondente più vicina e la sua temperatura corrispondente. Le tabelle di ricerca possono fornire un'elevata precisione, soprattutto se si basano su un numero elevato di punti di calibrazione.
Importanza di considerare la linearità nelle applicazioni
La non linearità delle termocoppie di tipo S ha implicazioni significative per le loro applicazioni. In settori come quello aerospaziale, metallurgico e della produzione di semiconduttori, dove la misurazione della temperatura ad alta precisione è fondamentale, comprendere e compensare la non linearità è essenziale.
Nella produzione di semiconduttori, ad esempio, la temperatura della camera di lavorazione può avere un impatto significativo sulla qualità dei chip semiconduttori. Anche un piccolo errore nella misurazione della temperatura dovuto alla non linearità può portare a difetti nei chip. Pertanto, per garantire la qualità e l'affidabilità del processo di produzione, è necessaria un'accurata compensazione della non linearità delle termocoppie di tipo S.
Vantaggi nonostante la non linearità
Nonostante la non linearità, le termocoppie di tipo S offrono ancora molti vantaggi. Hanno un'eccellente stabilità a lungo termine, il che significa che le loro prestazioni non peggiorano in modo significativo nel tempo. Sono inoltre altamente resistenti all'ossidazione e possono funzionare in ambienti ad alta temperatura fino a 1600°C.
Inoltre, con l'uso di tecniche di compensazione adeguate, come l'adattamento della curva polinomiale e le tabelle di ricerca, la non linearità può essere gestita in modo efficace, consentendo una misurazione accurata della temperatura in un'ampia gamma di applicazioni.
Le nostre offerte

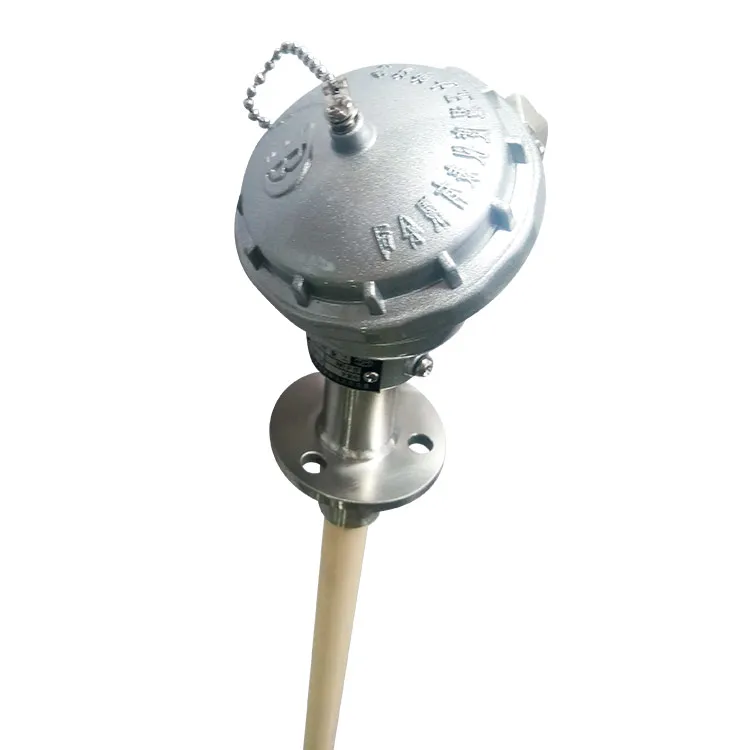

In qualità di fornitore di termocoppie di tipo S, comprendiamo l'importanza della linearità e il suo impatto sulla misurazione della temperatura. Offriamo termocoppie di tipo S di alta qualità, accuratamente calibrate per ridurre al minimo gli effetti della non linearità. I nostri prodotti sono realizzati daFilo nudo PTRH per termocoppia tipo S,R,B ad elevata purezza, garantendo elevata precisione e stabilità.

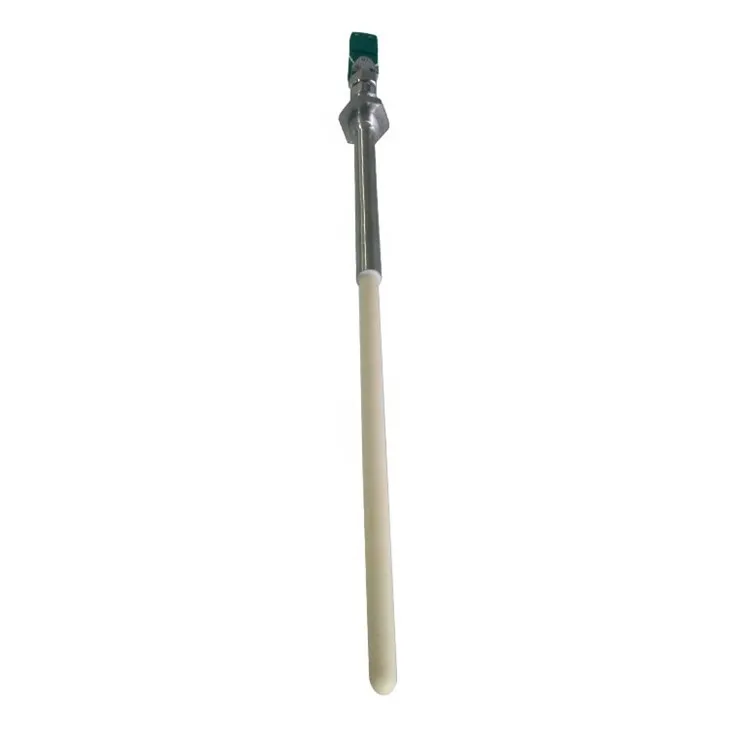

Forniamo ancheTermocoppia In Platino E Rodio Con Struttura Staccabile, che offre flessibilità nell'installazione e nella manutenzione. Il nostro team tecnico è sempre pronto ad assistervi nella scelta della termocoppia giusta per la vostra applicazione specifica e a fornire indicazioni sulla compensazione della non linearità.
Contattaci per acquisto e consulenza
Se avete bisogno di termocoppie di tipo S per le vostre applicazioni di misurazione ad alta temperatura, vi invitiamo a contattarci. Che tu sia un laboratorio su piccola scala o un produttore industriale su larga scala, possiamo fornirti le giuste soluzioni. Il nostro team di esperti lavorerà a stretto contatto con te per comprendere le tue esigenze e assicurarti di ottenere i dispositivi di misurazione della temperatura più accurati e affidabili. Non esitate a contattarci per una discussione dettagliata sulle vostre esigenze e su come i nostri prodotti possono soddisfarle.
